Tutorial da aula do dia 10/05/2010

I - Elevações

• Para desenhar a elevação principal da residência, vamos retirar as medidas através dos desenhos da planta.

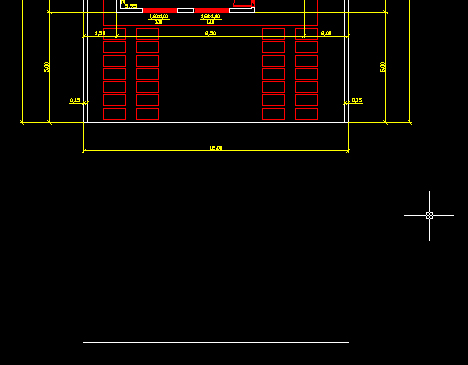

• Coloque o LAYER ALVENARIA ativo. Através do comando OFFSET, copie a linha da frente do terreno 10 metros abaixo da planta conforme a imagem abaixo.

• Começaremos a desenhar a elevação principal pelos muros. Faça linhas a partir do endpoint das linhas do muro até a linha horizontal que você copiou na etapa anterior.

• O muro tem 1,80m de altura, então faça o comando OFFSET de 1,80 da linha do piso para cima conforme imagem abaixo:

• Agora corte com o comando TRIM as linhas para acertar o muro.

• Agora faça linhas a partir das paredes externas da residência até a linha do piso da elevação.

• A altura da alvenaria na lateral da residência é de 3.27m {0.15 (nível do piso interno) + 2.70 (pé-direito) + 0.12 (espessura da laje) + 0.30 (parede acima da laje)}. Faça então uma cópia com o comando OFFSET da linha do piso com a distância de  3.27. Ajuste as extremidades com o comando FILLET ou TRIM.

• Para fazer a empena (pois o telhado é de duas águas) é preciso calcular a sua altura através da inclinação do telhado. A inclinação do telhado será 40%, assim a altura da empena terá 40% da metade do tamanho de sua base. Portanto 40% da metade de 8.50m, ou seja sua altura será de 1.70m.

• Faça uma linha com 1.70m a partir do midpoint da base da empena. Ligue as extremidades da empena com o endpoint da linha de 1.70m.

• Apague as linhas da base da empena e a do meio. Apare a linha da parede da varanda.

• Acione o LAYER JANELAS, faça linhas do endpoint da janela na planta até a linha de piso da elevação.

• Para marcar o peitoril da janela faça um OFFSET da linha do piso com 1.25m (1.10m do peitoril + 0.15m do nível do piso interno). Faça outro OFFSET agora com 1,00m (altura da janela) da linha do peitoril para cima.

• Ajuste os cantos das janelas com o comando FILLET

• Com o TRIM corte as linha entre as duas janelas.

• Agora faça os detalhes da janela, a largura do batente e montante é de 0.05m.

• Para fazer o piso da varanda, faça um OFFSET de 0.10m da linha do piso para cima, corte com o comando TRIM ajustando com o tamanho da varanda.

• Crie um LAYER TELHADO (cor yellow, esp. 0.20) Coloque-o ativo
• Para criar a testeira (aba vertical de arremate do telhado), faça um OFFSET de 0.15m das linhas da empena para baixo. Para representar a telha, faça um OFFSET de 0,05m das linhas da empena para cima.

• O beiral é de 0.60m, faça um OFFSET de 0.60m das linhas laterais da casa para fora, prolongo com o comando EXTEND as linhas da telha, empena e testeira até as linhas do beiral.

• Com os comandos FILLET e TRIM ajuste as linhas do telhado, e telha conforme a imagem abaixo. Faça uma linha vertical da cumeeira (aresta superior do telhado) até o encontro encontro das linhas das testeiras. Passe as linhas do telhado (telha e testeira) para o LAYER TELHADO.

• A linha da parede do lado direito da casa, está recuada (ou seja, mais distante) da parede da frente em virtude da varanda, portanto, ela deve ser representada mais fina que as linhas da parede da frente. Porém ele é uma linha da alvenaria (esp 0.40). Para corrigir, clique na linha, e na barra de propriedades do objeto (na parte de cima da tela) troque a cor de BYLAYER (White) para GREEN e a LINEWEIGHT de BYLAYER para 0.30.

• Observe que a linha vertical do piso da varanda está mais próxima que a linha vertical da parede lateral (linha verde), portanto deve ser feita no Layer ALVENARIA com cor e lineweight BYLAYER.
