última atualização: 10/05/10

Tutorial da aula do dia 10/05/2010

I - Corte A-A

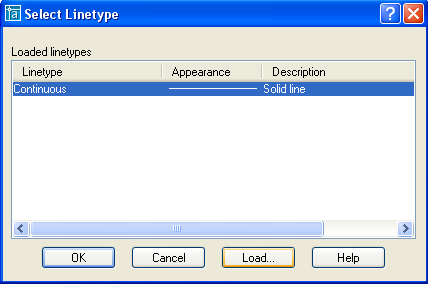

• Inicialmente, é preciso fazer a indicação na planta da linha de corte. Para isso crie um LAYER com o nome LCORTE, na cor GREEN e espessura 0.3, mude o tipo de linha (linetype) de CONTINUOS para DASHDOT 2, clicando na palavra contiuos, em seguida na janela SELECT LINETYPE clique no botão LOAD.

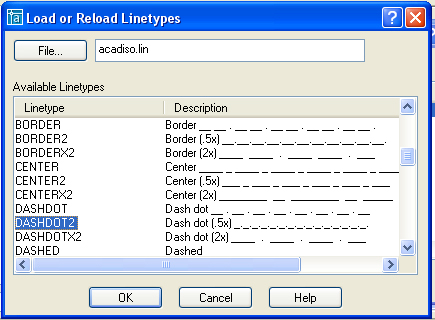

• Na janela LOAD OR RELOAD LINETYPES escolha o tipo de linha DASHDOT2. e clique no botão OK.

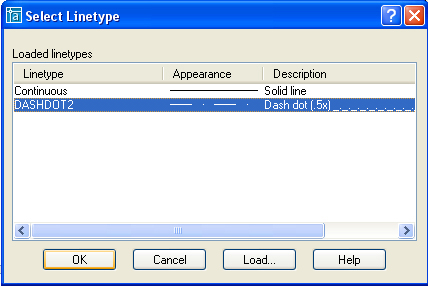

1. Em seguida na janela SELECT LINETYPE clique na Linetype DASHDOT2 e depois no botão OK para que o LAYER LCORTE seja ajustado para o tipo de linha coreto (traço-ponto).

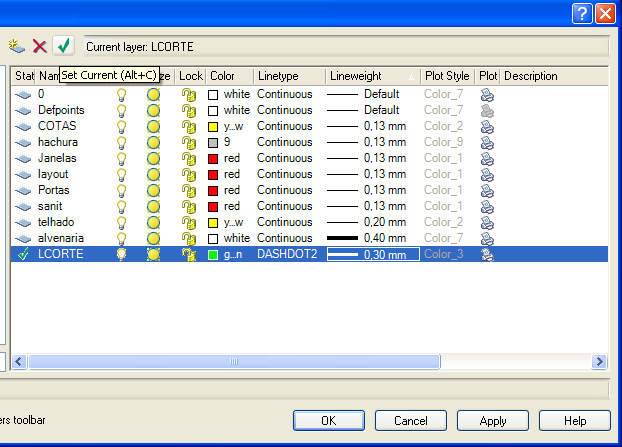

• Para completar a operação, coloque o layer LCORTE corrente (SET CURRENT) e clique no botão OK.

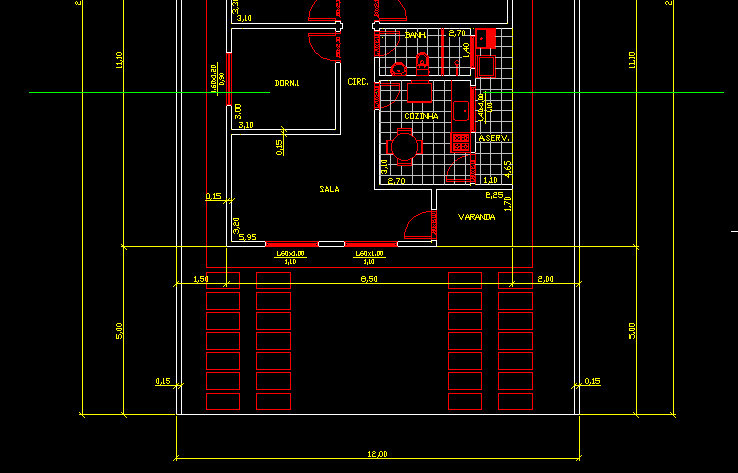

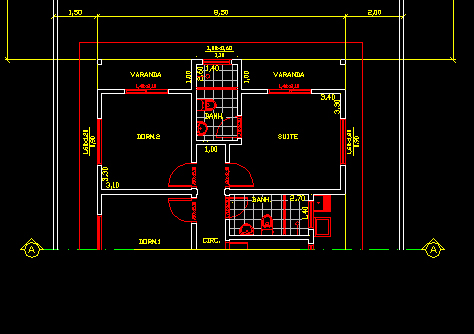

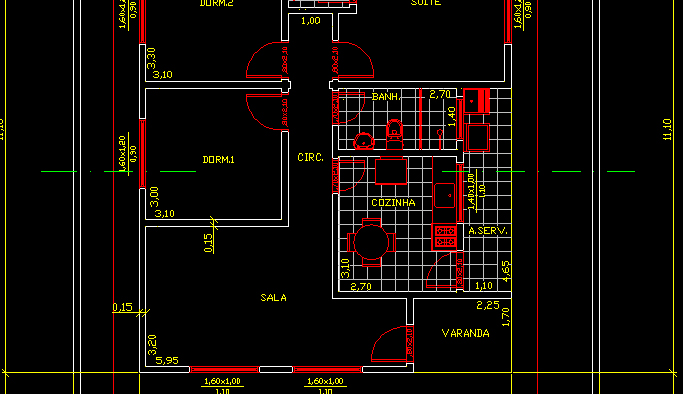

• Com o LAYER LCORTE corrente, desenhe a linha de corte na planta conforme a imagem abaixo (observe que a linha passa pelo dormitório, circulação e cozinha e área de serviço).

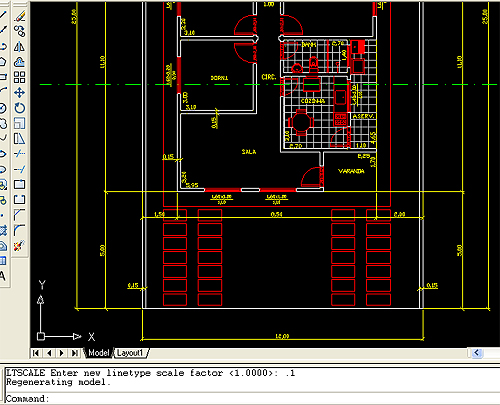

• Observe que a linha de corte está com a escala incorreta, ou seja, o tamanho do traço e a distância entre traço e o ponto é muito grande). Para corrigir este problema digite o comando LTSCALE e ajuste o valor do LINETYPE SCALE FACTOR para  0.1  e aperte a tecla ENTER.

• Para ajustar o comprimento e interromper a linha de corte, desenhe linhas verticais onde você deseja cortar a linha de corte e use o comando TRIM para cortá-la. Depois apague as linhas verticais.

• Agora será preciso desenhar a seta de indicação do sentido do corte.

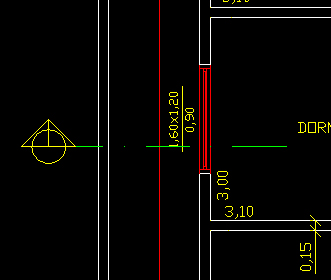

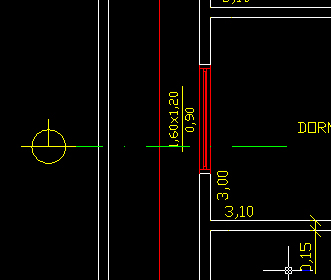

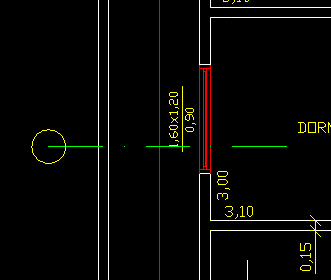

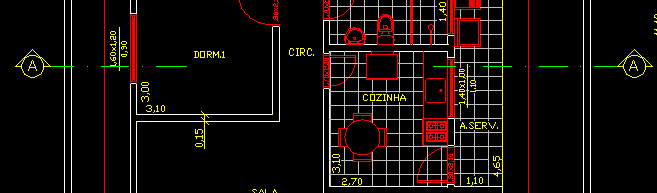

• Coloque o layer corrente COTAS (para que as linhas tenham linhas contínuas). Faça uma circunferência de diâmetro 0.50 (menu DRAW / CIRCLE / CENTER, DIAMETER) na extremidade da linha de corte.

• Com o comando LINE faça três linhas saindo do centro da circunferência com o comprimento de 0.40 para esquerda, para cima e para direita.

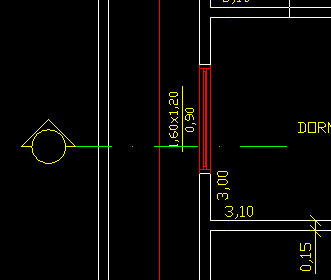

• Ligue as extremidades das linhas de 0.40 de comprimento, criando a seta indicativa do sentido do corte.

• Use o comando TRIM para cortar as linhas horizontais dentro da circunferência. Use o comando ERASE para apagar a linha vertical dentro da circunferência.

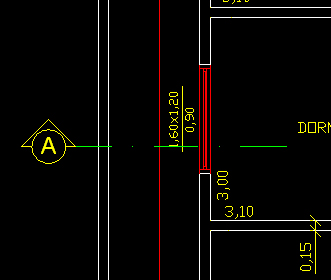

• Coloque com o Comando TEXT/MULTLINE a letra A dentro da Circunferência.

• Copie a seta para a extremidade da linha de corte do outro lado da planta.

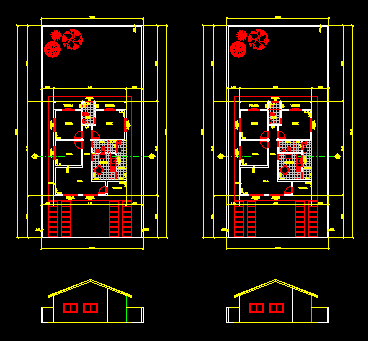

• Agora copie a planta e a elevação principal (alinhada com a planta) para a esquerda.

• Na planta copiada, apague e corte os objetos abaixo da linha de corte.

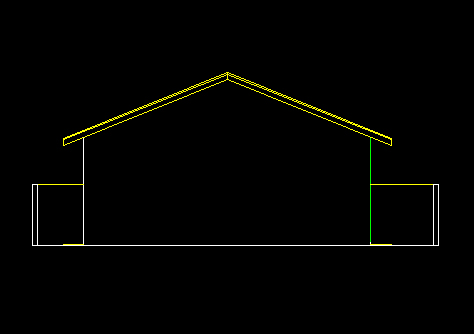

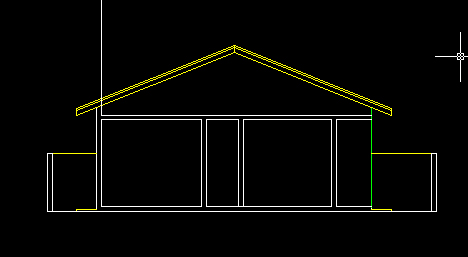

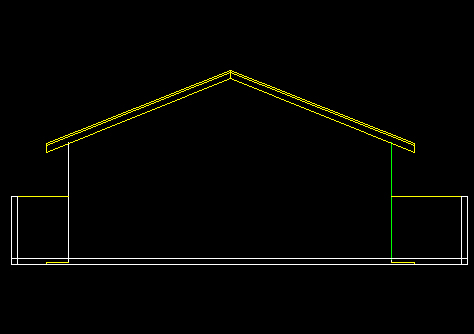

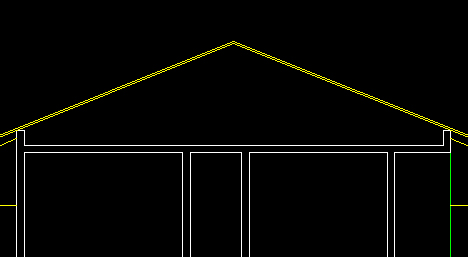

• Na copia da elevação principal, apague as linhas internas como na figura abaixo.

• Faça um OFFSET de 0.15 da linha do piso.

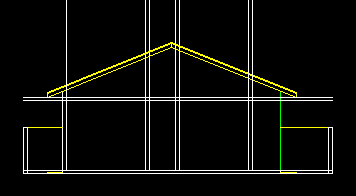

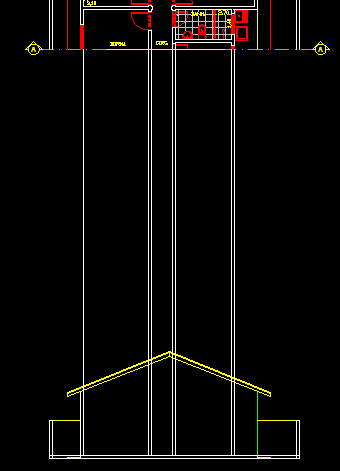

• Com o layer ALVENARIA corrente, faça linhas saindo das paredes que serão cortadas na planta, até a linha de piso interno.

• Faça um OFFSET de 2.70 da linha de piso interno para cima para marcar a laje. Faça um OFFSET de 0.12 da linha da laje para cima.

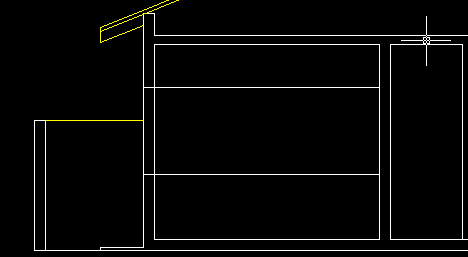

• Com os comandos TRIM e FILLET, ajuste as linhas das paredes e laje conforme imagem abaixo.

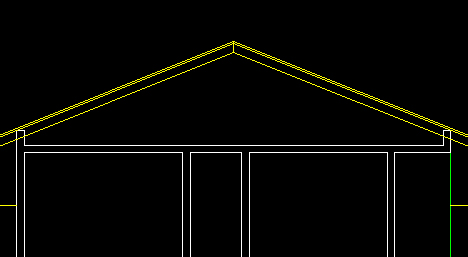

•  Para fazer as paredes acima da laje, faça um OFFSET de 0.30 da linha da laje para cima, atenção para o lado direito que só tem uma linha externa (faça um offset de 0.15 para criar a parede deste lado), por fim ajuste os cantos.

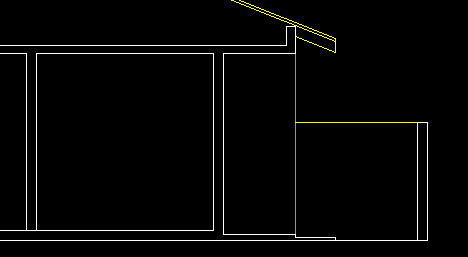

• Corte a linha da testeira na parte interna conforme imagem abaixo.

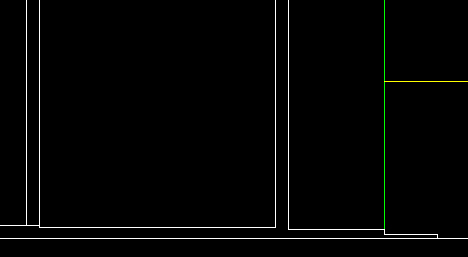

• Faça a linha da área de serviço, ela está 0.05 abaixo do piso interno.

• Ajuste a linha do piso da cozinha ela está 0.02 abaixo da linha do piso interno.

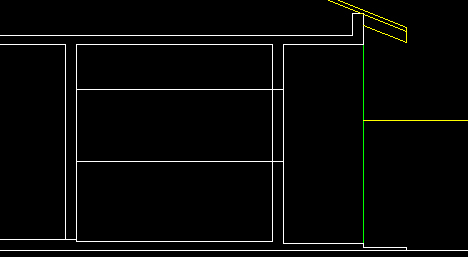

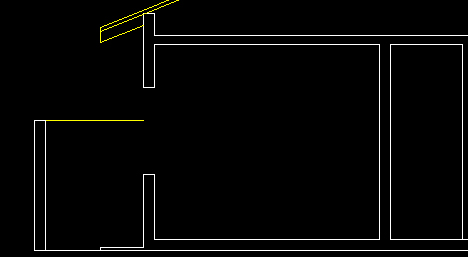

• A linha de corte passa pela janela do dormitório, portanto represente a janela no corte. Faça um OFFSET de 0.90 (peitoril) da linha de piso interna para cima. Depois faça outro OFFSET desta última linha com 1.20 (altura da janela) para cima. Estenda com o comando EXTEND essas linhas até a linha de fora.

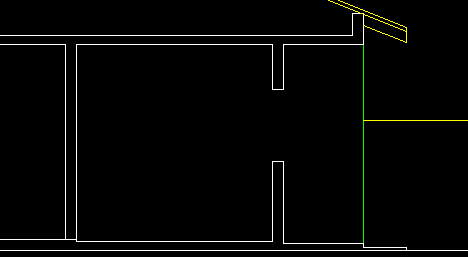

• Corte com o comando TRIM as linhas da parede criando o vão da janela.

• Para fazer a janela da cozinha, faça um OFFSET de 1,10 da linha de piso da cozinha para cima, depois um offset de 1,00 desta linha para cima. Estenda com o comando EXTEND essas linhas até a linha de fora.

• Corte com o comando TRIM as linhas da parede criando o vão da janela.

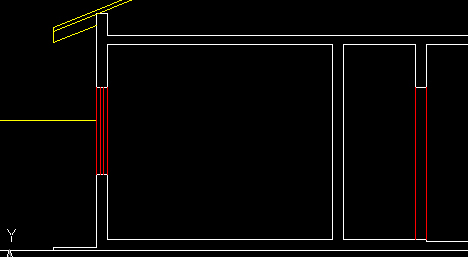

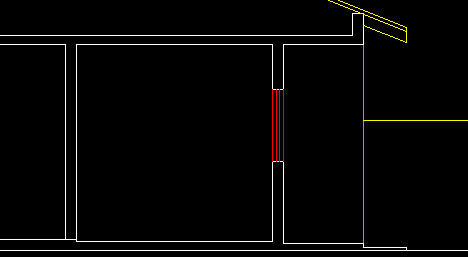

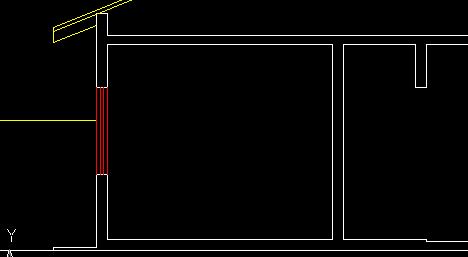

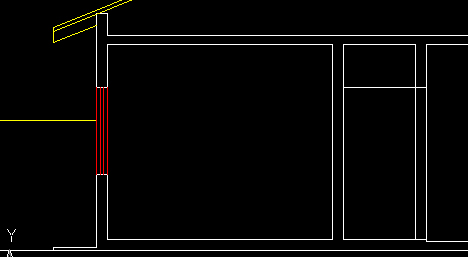

• Com o LAYER janelas, represente as janelas conforme imagem abaixo (a distância entre as linhas da janela é de 0.05).

• A linha de corte passa pela porta da cozinha, faça um OFFSET de 2,10 da linha de piso do corredor para cima.

• Corte com o comando TRIM.

• Represente o batente, com o layer PORTAS conforme imagem abaixo.

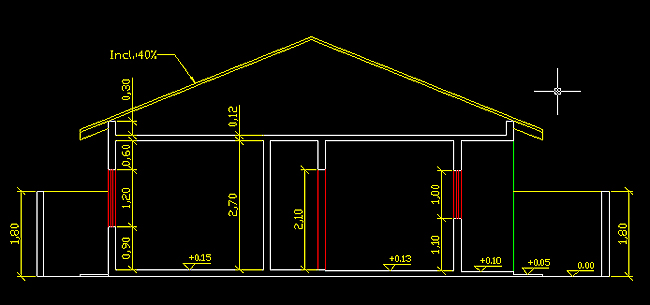

• Para cotar, vá ao menu FORMAT, opção DIMENSION STYLE, coloque a COTA EXTERNA como estilo de cota ativo e cote o corte.
