UNIVAP FEAU
Expressão Gráfica Gráfica - Projeto assistido por computador.
1
º semestre de 2010
Curso de Engenharia Civil - 2° ano
última atualização: 12/04/10























Tutorial da aula do dia 12/04/10

I - TEXTO

  • No programa AutoCAD, abra o seu arquivo da planta desenvolvido em sala.
  • Antes de criar um tetxo, crie um estilo de texto, pré-configurando a Fonte, a Altura da letra, e Alinhamento. Para isso vá ao menu FORMAT, opção TEXT STYLE. Clique no botão NEW e coloque o nome do estilo: Texto Cômodos. Clique no OK. No campo FONT NAME escolha o tipo de fonte ARIEL. No campo  HEIGHT coloque a altura do texto: 0.15. Clique no APPLY.



  • Crie um Layer com o nome TEXTO, coma cor YELLOW e LINEWEIGHT 0.20. Coloque este Layer ativo.



  • Para inserir o texto vá ao menu DRAW, escolha a opção TEXT, MULTILINE TEXT. Ou acesse o ícone  .
  • Marque na tela exatamente o local onde você quer inserir o texto, abrindo uma caixa de texto conforme a imagem abaixo.



  • Digite o texto, e clique no OK.
  • Observações: O texto não possui ENDPOINT nem MIDPOINT, o seu auxílio de precisão (OSNAP) é o INSERT . Portanto caso você queira inserir o texto exatamente em um ponto conhecido (por exemplo o mid ou end de outro objeto) você deve ligar a opção INSERTION no botão OSNAP/ OPÇÃO SETTINGS (CLIQUE COM O BOTÃO DIREITO DO MOUSE NO BOTÃO OSNAP), ou pela barra de tarefa OBJECT OSNAP. Porém você deve se atentar para o fato de que o INSERTION do texto criado fica no no topo a esquerda do texto.

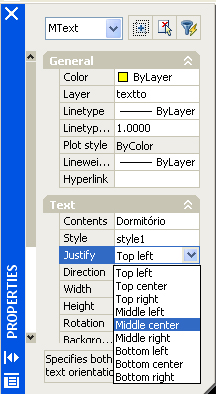

  • Caso você qurira modificar o insertion do texto, você pode ir ao menu MODIFY, opção PROPERTIES, clique no texto. Na caixa do PROPERTIES, opção TEXT JUSTIFY, e escolha outra opção (ex.: MIDLE CENTER, para poder centralizar o texto).

  • Desta maneira você pode por exemplo criar uma linha diagonal no cômodo e mover o texto através de seu INSERTION (MIDDLE CENTER)para o MIDPOINT da linha diagonal. Isso garantirá que seu texto está exatamente no cento do cômodo.



  • Para correção de um texto use o comando DDEDIT (atalho ED), e selecione o texto a ser modificado, ou clique duas vezes no texto e ele será editado.
  • Com o texto editado você poderá alterar sua configuração, inclusive seu insertion, caso você tenha escrito o texto com o comando Multline Text.

I - HACHURA

  • Usaremos o comando de hachura para representar o piso cerâmico das áreas molhadas do projeto.
  • Crie o LAYER HACHURA, com a cor 9, LINEWEIGHT 0.15. Coloque este layer ativo.
  • Para criação de hachuras use o comando HATCH através do menu DRAW ou pelo ícone ,ou pelo atalho H.
  • Use o comando HATCH para criar a hachura de piso cerâmico dos banheiros, cozinha e área de serviço. O AutoCAD possui várias hachuras pré-definidas. Acione o comando e na caixa de diálogo do comando escolha o tipo de achura clicando no ícone  próximo a opção PATTERN. Escolha o tipo de hachura NET.





  • Configure a opção SCALE para 0.1. Em seguida clique no botão PICK POINTS  e em seguida clique dentro da área a ser hachurada.



OBS.: A área a ser hachurada deve estar inteiramente na tela, se for preciso use o ZOOM para ajustar. Além disso a área deve ser totalmente fechada.

Após selecionar a área aperte a tecla ENTER para voltar a "a caixa de diálogo do comando hatch. Use a tecla PREVIEW para ver se a hachura será feita corretamente. Caso esteja tudo certo clique no ok, se não, reconfigure para corrigir o erro.

  • É muito comum acontecer problemas na hora de fazer a hachura, tente aproximar ao máximo o zoom da área a ser hachurada, de maneira que ela fique inteira na tela, sem cortes. Como na figura acima. Se mesmo assim não conseguir selecionar a área corretamente, verifique os cantos para se certificar que não há aberturas entre as linhas, use o comando FILLET ( com raio 0) para fechar os cantos.
