Tutorial da aula do dia 03/05/10

I - Cotas

• Antes de cotar o desenho será preciso configurar o estilo de cota, ajustando por exemplo o tamanho do texto, tipo de seta e outros parâmetros.

• Para isso vá ao menu FORMAT e clique na opção DIMENSION STYLE.

• O AutoCAD já possui um estilo de cota, que é o ISO-25, que sua configuração são preparadas para cotar desenhos onde as unidades de telas são em milímetros. Como estamos chamando as unidades de tela de metros precisamos ajustar os valores dos tamanhos dos objetos da cota (linhas,texto,setas..).

• Clique no botão New para criar um novo estilo, coloque o nome deste estilo de COTA EXTERNA. A opção Start With deve ficar ISO-25 (inicialmente as configurações serão da ISO-25, e você poderá modificá-las). A opção USE FOR deve ser ALL DIMENSIONS (pois usaremos o estilo de cota para todo tipo de dimensões como lineares, raios, angulos...). Em seguida clique no botão CONTINUE  para que agora você possa alterar as configurações.

• Agora clique no menu FIT da caixa de diálogo de configuração do estilo de cota. No campo USE OVERALL SCALE OF, digite o valor 0.06. Isso fará com que as dimensões dos objetos das cotas fiquem menores, ajustando-os para se cotar as unidades de telas em metros.

• agora clique no menu LINES AND ARROWS, para configurar o tipo de seta da cota. No campo ARROWHEADS, 1st: selecione a opção OBLIQUE. Isso modificará a seta para um traço inclinado, mais adequado para cotar desenhos arquitetônicos.

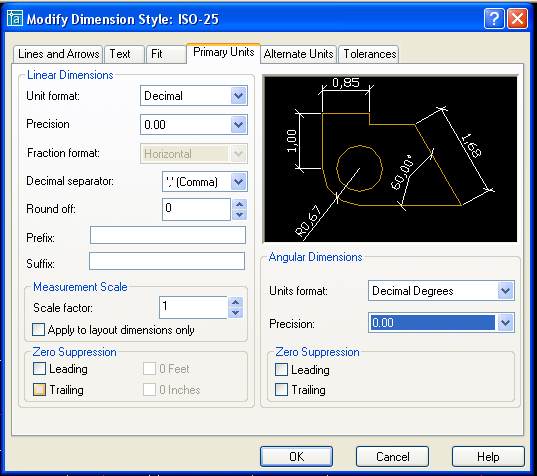

• Clique no menu PRIMARY UNITS e no campo ZERO SUPPRESSION desligue a opção TRAILING, isso fará com que se coloque o zero depois da vírgula quando o valor cotado for um número inteiro). No campo ANGULAR DIMENSIONS, opção PRECISION:, ALTERE PARA 0.00, para quando se cotar ângulos, o valor tenha duas casas decimais de precisão.

• Para finalizar clique no botão OK, e m seguida no botão SET CURRENT para colocar o Estilo COTA EXTERNA como estilo de cota atual.Clique no BOTÃO CLOSE para encerrar a configuração.

• Crie um layer para as cotas (FORMAT/LAYER/NEW), com a cor vermelha, e espessura 0.13. Coloque este layer ativo para fazer as cotas.

• Para começar a cotar, vá ao menu DIMENSION, opção LINEAR e clique nos dois pontos que pretende cotar a distância entre eles e clique onde você quer que fique a linha de cota, comece pelo lado direito da residência, cotando a distância entre o muro e a varanda como na figura abaixo.

• Para continuar cotando a lateral, e com a cota alinhada com a primeira  que você acabou de fazer, vá ao menu DIMENSION, opção continue e clique no ponto final da casa (varanda dos fundos).

• Em seguida clique no ponto final do muro. Aperte a tecla ENTER para encerrar o comando de cota.

• Agora para cotar toda a lateral, volte ao menu DIMENSION, opção LINEAR, aperte a tecla ENTER (isso fará com que você cote um objeto inteiro sem precisar clicar em dois pontos, inicial e final). Selecione a linha externa do muro e posicione a cota.

• Agora cote a outra lateral, a frente, os fundos e os recuos da planta (conforme a planta entregue em sala de aula.

• Para fazer as cotas interas, criaremos um novo estilo de cota, onde não teremos mais as linhas, somente aparecerá o valor da distância.

• Vá ao menu FORMAT, opção DIMENSION STYLE, clique no botão NEW para criar um novo estilo, coloque o nome deste estilo de COTA INTERNA. A opção Start With deve ficar cota externa (inicialmente as configurações serão da cota externa, e você poderá modificá-las, retirando as linhas de cotas). A opção USE FOR deve ser ALL DIMENSIONS. Em seguida clique no botão CONTINUE  para que agora você possa alterar as configurações.

• Clique no menu LINE AND ARROWS e no quadro DIMENSION LINES  assinale as opções SUPPRESS:  DIN LINE 1 e DIM LINE 2. No quadro EXTENSION LINES assinale as opções SUPRESS: EXT LINE 1 e EXT LINE 2.

• Clique no menu TEXT, e no quadro TEXT PLACEMENT, mude o campo HORIZONTAL para AT EXT LINE 1. Assim o texto da cota será colocado próximo ao primeiro ponto que você clicar na hora de cotar.

• Clique no botão OK e depois no botão SET CURRENT, para colocar o estilo de cota interna ativo. Clique no BOTÃO CLOSE para encerrar a configuração.

• Vá o menu DIMENSIO LINEAR e cote as dimensões internas conforme a planta entregue em sala.
