UNIVAP FEAU
Tópicos Especiais em Computação Gráfica
Disciplina Eletiva - 1o semestre de 2008
Curso de Arquitetura e Urbanismo - 5o ano
última atualização: 25/03/08

Fotogrametria Digital

Corrigindo fotografias e criando ortofotos.

1- Faça o download das imagens clicando nos links abaixo:

Fachada principal           Fachada lateral

2-     Abra o Paint Shop Pro.

Corrigindo a foto da fachada principal:

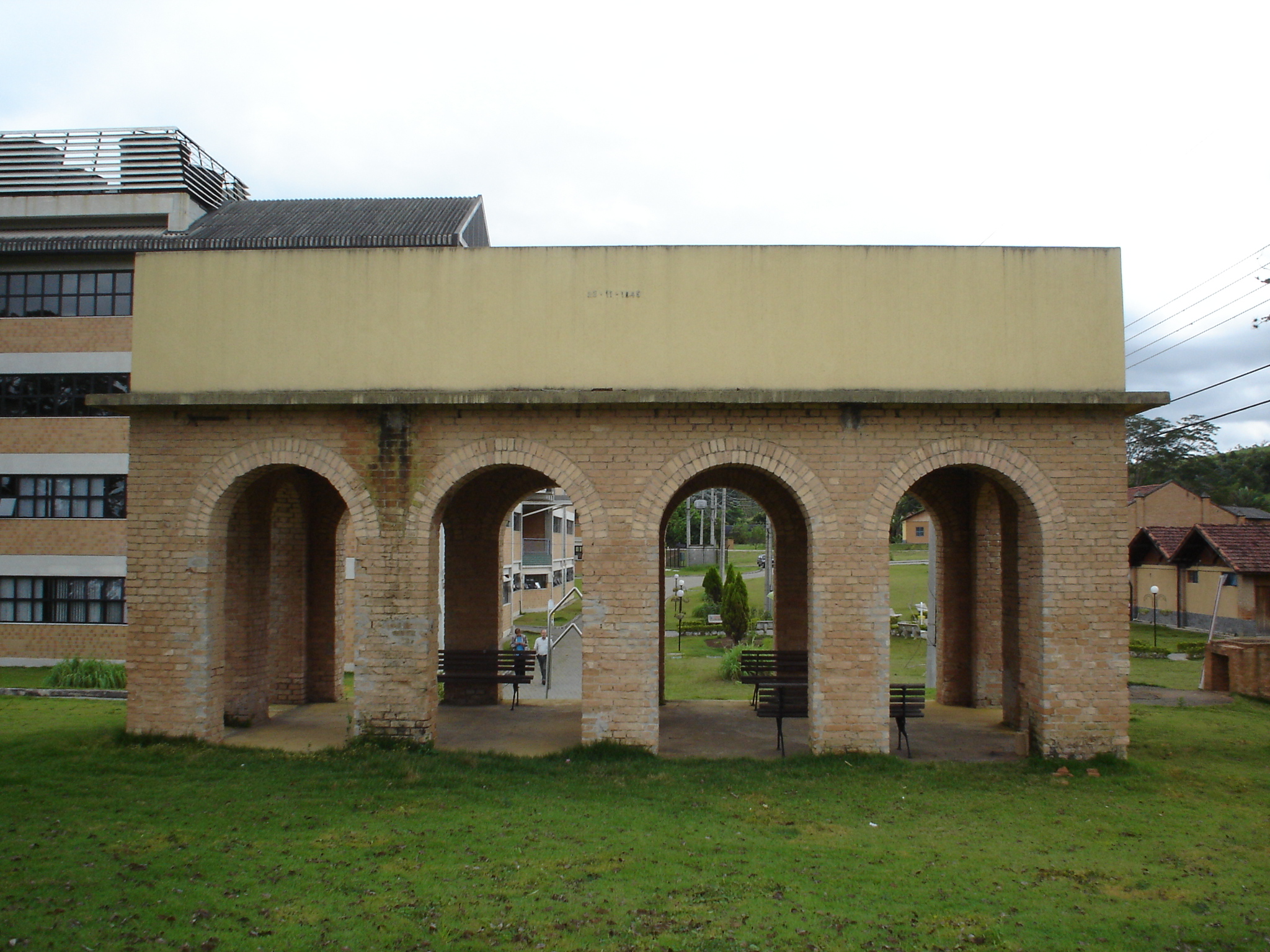

3-     Abra a fotografia da fachada principal da caixa d´água (File – Open - cx d agua - fachada principal).

4-    Ligar o grid (View - Grid).

5-     Ajustar a rotação da foto (Image-Rotate- Right –Free 0.2).

6-     Ajustar a perspectiva (Effects - Geometric Effects - Perspective  Vertical: % difference =3).

7-     Ajustar o warp (Effects - Geometric Effects - Warp: (horizontal=0, vertical=o, size=100, strength=-2).

8-       Salvar o arquivo (File - Save as – ortofoto_fachada_principal).

9-     Fechar o arquivo (File – Close).

Corrigindo a foto da fachada lateral:

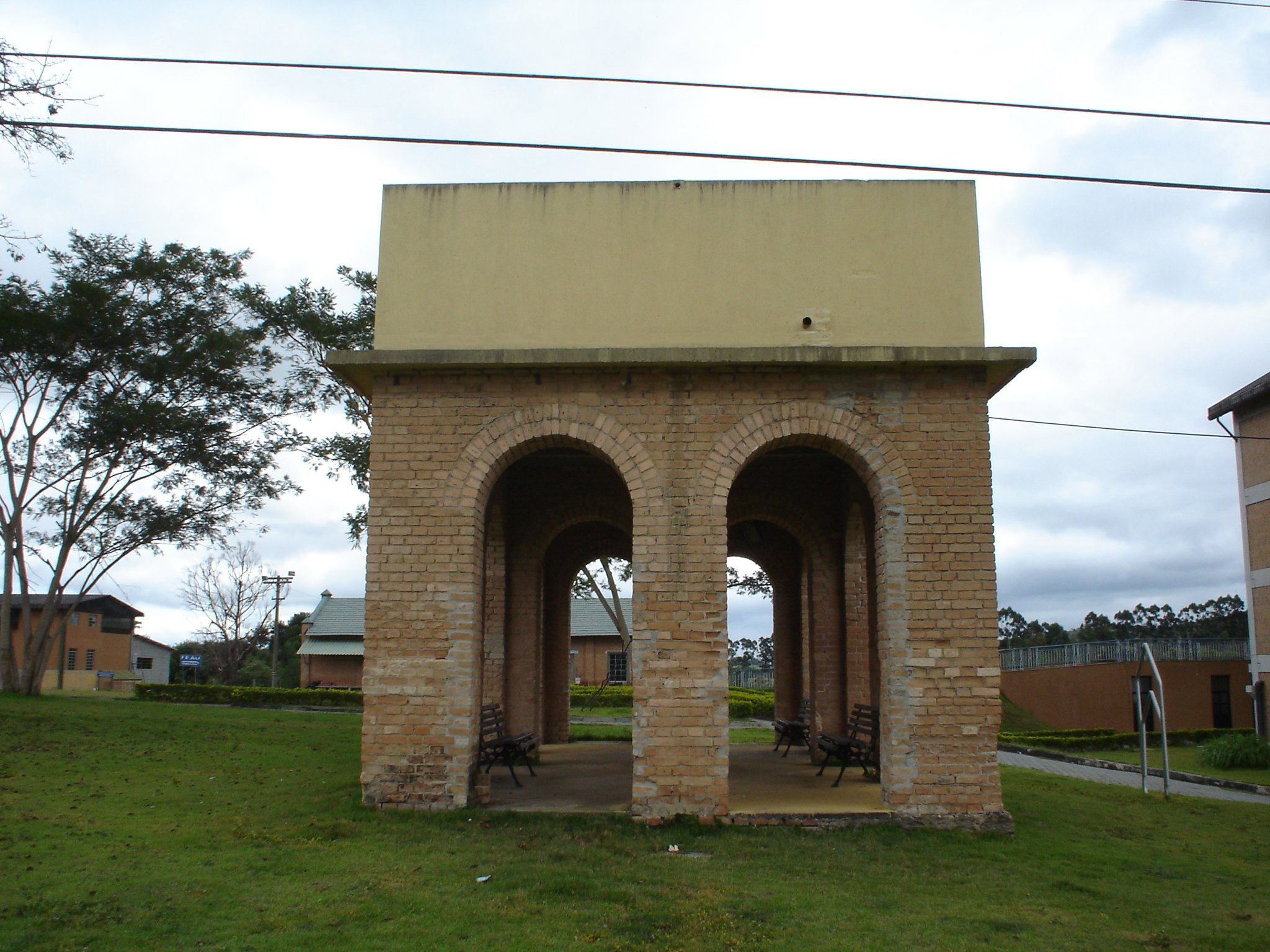

9-     Abra a fotografia da fachada lateral da caixa d´água  (File – Open - cx d agua - fachada lateral).

10- Ajustar a rotação da foto (Image-Rotate- Right –Free 0.5).

11-  Ajustar a perspectiva (Effects - Geometric Effects - Perspective Vertical: % difference =11).

12- Ajustar o warp (Effects - Geometric Effects - Warp: (horizontal=0, vertical=o, size=100, strength=-2).

13-   Salvar o arquivo (File - Save as- ortofoto_fachada_lateral)

14- Fechar o arquivo (File – Close).
